25u型钢支架 矿山用金属拱棚架子 u型钢棚定制 承载力强

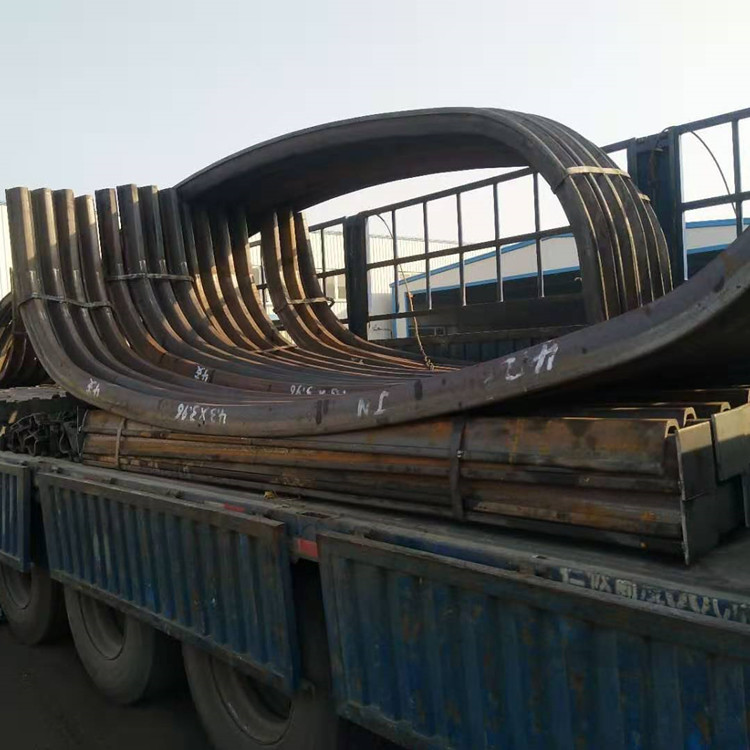

U型钢支架结构由顶梁、柱腿、连接件、架间拉杆等组成。

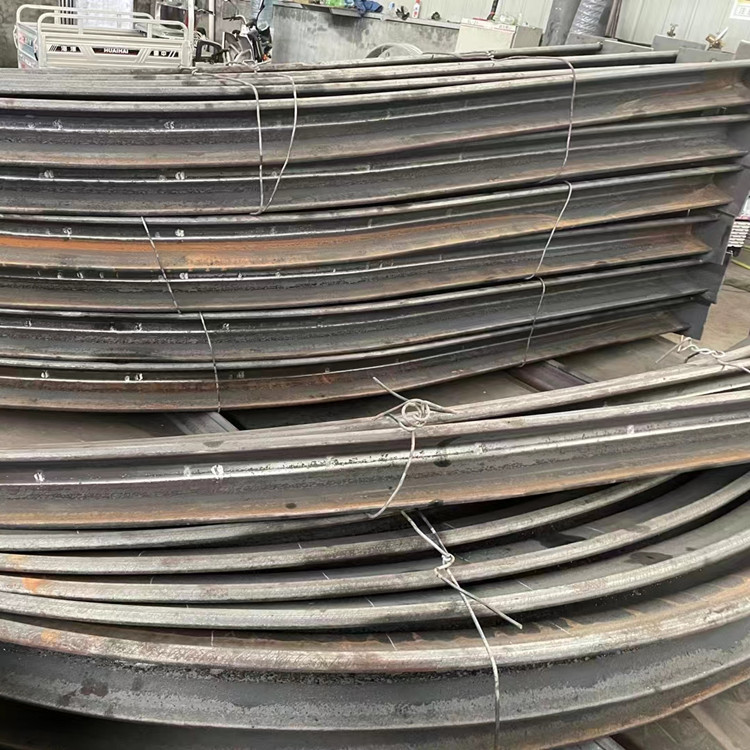

1.顶梁:顶梁为圆弧拱形,其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。
2.柱腿:柱腿有3种形式,一种是上部为圆弧形,下部为直线段;第二种是全部为曲线形,且只有一个曲率半径;第三种是全部为曲线形,但有两个曲率半径。柱腿下面焊有底座,底座的大小视底板软硬而定;
3.连接件:连接件是支架节与节间的卡紧装置,可以起节间的连接作用,还可以将连接的两节型钢接头部分压紧,提供预紧力,使U型钢之间具有摩擦力,从而保证拱形支架具有一定的工作阻力和一定的可缩量。
4.架间拉杆:架间拉杆的作用是增强支架整体相对稳定性,将支架从纵向联接起来,形成整体。
5.背衬材料:背衬材料是U型钢支架与围岩之间的填充材料,目的是在于使U型钢支架与围岩接触紧密,改善支架的受力状况,提高其承载能力并保持围岩的稳定性。
25u型钢支架 矿山用金属拱棚架子 u型钢棚定制 承载力强
